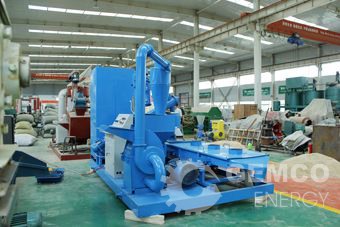

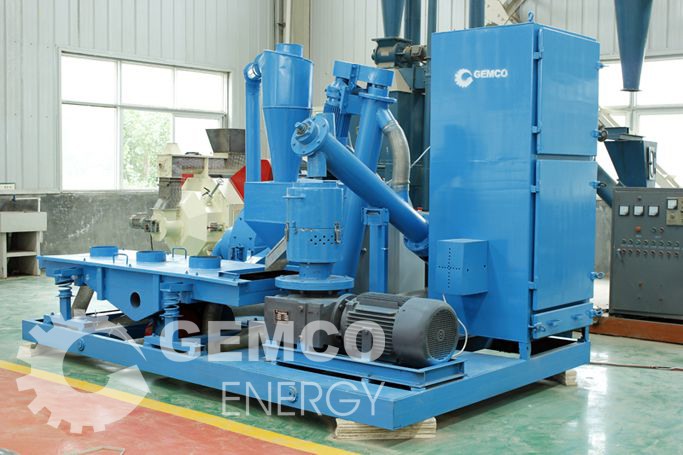

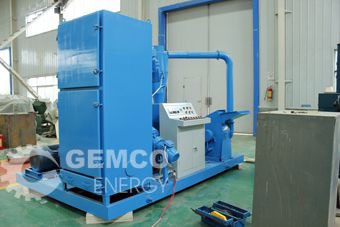

Мобильный завод по производству пеллет (Mobile Pellet Plant)

Мобильная установка для производства гранул (пеллет) прошла через наш научно-исследовательский отдел, это оборудование для профессионального гранулирования. Основное оборудование включает: распылитель, циклонный фильтр, бункер, подающее устройство, гранулятор, вибрационное сито, мешковидный пылесборник, фундаментную раму и электрического шкаф. Он может не только гранулировать опилки, стебли и солому, а также обрабатывать фураж и корма для животных.

Сырье: опилки, ветки, солома, шелуха риса, скорлупа арахиса и так далее.

Диапазон диаметров пеллет: 6-12 мм, плотность пеллет 1.1-1.3 т/м3 и влажность 8% max;
Габаритные размеры (Д*Ш*В), мм: 3720X2080X2080;
Общая установленная мощность: 40.65KW

Технологический процесс

Тонкий помол -----> циклонный фильтр -----> промежуточный бункер ----> винтовой элеватор ----> подающее устройство ----> PMZL-300B мельница для пеллет -----> вибрационное сито -----> Готовая продукция -----> мешковидный пылесборник

1. Пульверизатор
В мобильном заводе пеллет работает молотковая мельница для тонкого помола, производительность которой обусловлен, главным образом, размером и содержанием влаги в сырье, и размером сетки.

1.1. Основные технические параметры

2. Промежуточный бункер
Бункер для хранения исходного сырья. Есть два способа подачи сырья в бункер. С одной стороны, благодаря воздушному потоку, измельченный материал попадет в бункер через циклонный фильтр, а с другой стороны, исходное сырье требуемого размера может быть добавлено напрямую из бункера на входе.

3. Винтовой элеватор
Винтовой элеватор, также известный как винтовой конвейер, используется для передачи материалов, у него прямой привод от двигателя.

4. Подающее устройство
Подающее устройство, больше похоже по форме и структуре на вышеописанный элеватор, используется для непрерывной подачи сырья в гранулятор.
4.1. TRBs на каждом конце должны быть смазаны каждые четыре рабочих часа.
4.2. Проверка уровня масла в редуктор должна проводиться ежемесячно, масло должно занимают одну треть коробки передач. Если нет, необходимо добавить его.

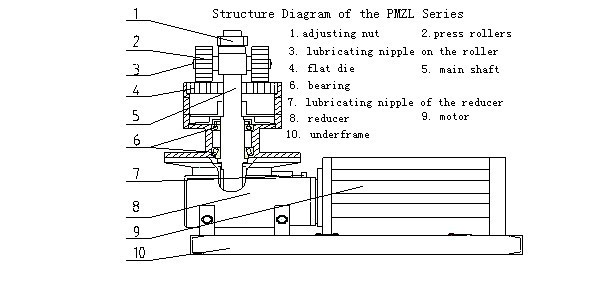

5. PMZL-300B гранулятор

1. регулировочная гайка
2. прессующий валец
3. смазочный ниппель на валах
4. плоский боёк
5. основной вал
6. подшипники
7. смазочный ниппель редуктора
8. редуктор
9. двигатель
10. подрамник

6. Вибросито
Как сито, вибросито также может помочь в охлаждении гранул (пеллет). Крошки гранул и отходы, собираемые в сетке должны быть очищена своевременно. Одновременно откалиброванные гранулы будут проходить далее. В ходе операции сито работает стабильно. Более того, частота вибраций может быть преобразована. Тем не менее, направлений вращения двух двигателей должны быть противоположными.

7. Мешковидный пылесборник
Предназначен для сбора порошкообразных материалов и пыли. Благодаря коллектору, оснащенному вытяжным вентилятором, зольность отработанного воздуха будет значительно снижена, с одной стороны, а с другой стороны, можно также охлаждать гранулы и в то же время рабочая среда будет настолько чиста, насколько это возможно.
Вентилятор обладает мощностью 3 кВт, обрабатываемый объем воздуха 2664-5268 м3/ч, может отсасывать мучнистые крошки и пыль в коллектор и фильтровать их, чтобы избежать их попадание в открытый воздух. Мешки могут вибрировать автоматически и время и интервал вибрации может быть установлено простой регулировкой реле времени. Крошки и пыль будут собраны в ящик коллектора. Важно их собирать своевременно и использовать повторно в промежуточном бункере.
